套管伸縮器安裝方法

nbsp;nbsp;nbsp; 套管式補償器。套管式補償器又名套管伸縮器，有鑄鐵和鋼質兩種，常用的套管式伸縮器量為150-3000mm

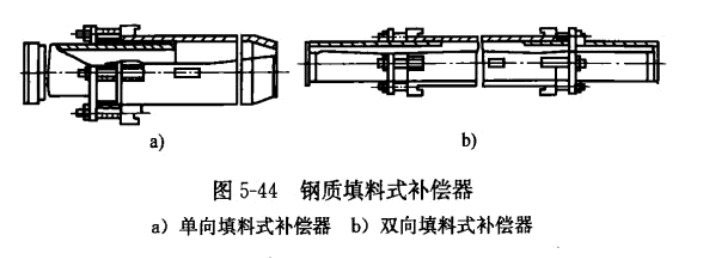

鑄鐵套管伸縮器用法蘭與管道連接，只能用于公稱壓力不超過1. 3MPa、公稱通徑不超過300mm的管道。鋼質套管式伸縮器有單向和雙向兩種形式，如圖5-44所示，它是由外套管、導管、壓蓋和填料組成.工作時，由導管和套管之間產生相對滑動來達到補償管道熱脹冷縮的目的。鋼質套管伸縮器可用于工作壓力不超過1.6MPa的蒸汽管道和其他管道。

nbsp;
nbsp;
nbsp;nbsp;nbsp; 套管伸縮器主要用在安裝方形補償器有困難的地方，對于不能隨時停產檢修的管路不能使用。直線路較長，須設置多個補償器時，Z好采用雙向補償器。
nbsp;nbsp;nbsp; 兩個固定支架之間必須要有一個補償器，固定支架的設置不得超過其Z大間距的要求

鄭州蝶閥廠歡迎新老顧客來進行實地勘察--18595529929。

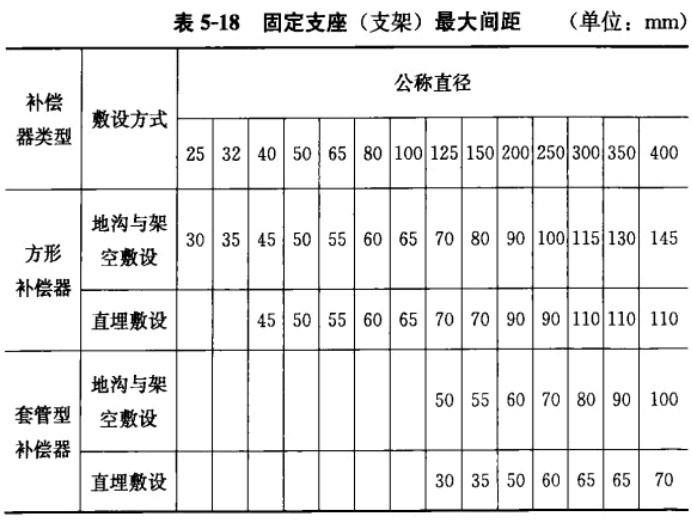

見表5-18
