VSSJA-1型單法蘭限位伸縮節BF型單法蘭松套式伸縮器

法蘭限位伸縮器是在AF型法蘭松套補償接頭的基礎上增設限位螺柱而成，Z大伸縮量處用雙螺母鎖定，補償因熱脹冷縮和地基沉降引起的管線軸向位移及撓曲和偏心，從而保護閥門的設備。根據連接方式的不同分為單法蘭限位伸縮器和雙法蘭限位伸縮器。

免費獲取報價 13938432039

產品詳情
咨詢留言

產品詳情

nbsp;nbsp;nbsp; 法蘭限位伸縮器是在AF型法蘭松套補償接頭的基礎上增設限位螺柱而成，Z大伸縮量處用雙螺母鎖定，補償因熱脹冷縮和地基沉降引起的管線軸向位移及撓曲和偏心，從而保護閥門的設備。根據連接方式的不同分為單法蘭限位伸縮器和雙法蘭限位伸縮器。

nbsp;nbsp;nbsp; BF型限位伸縮器安裝簡要說明：VSSJA-1型法蘭式限位伸縮器適用于一邊與法蘭連接，一邊與管道焊接，安裝時調整產品兩端與管道或法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。nbsp;

VSSJA-1型伸縮器基本參數

產品型號：VSSJA-1(BF)
產品名稱：單法蘭限位伸縮器
公稱通徑：DN50mmamp;mdash;DN3000mm
適用壓力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa
適用介質：海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣等
工作溫度：250攝氏度以下
執行標準：GB/T 12465-2002
nbsp;

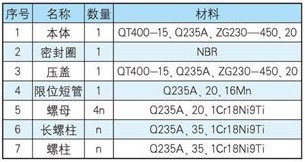

VSSJA-1型單法蘭限位伸縮器結構圖及各部件材質

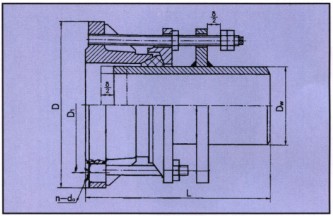

VSSJA-1單法蘭限位伸縮器結構圖

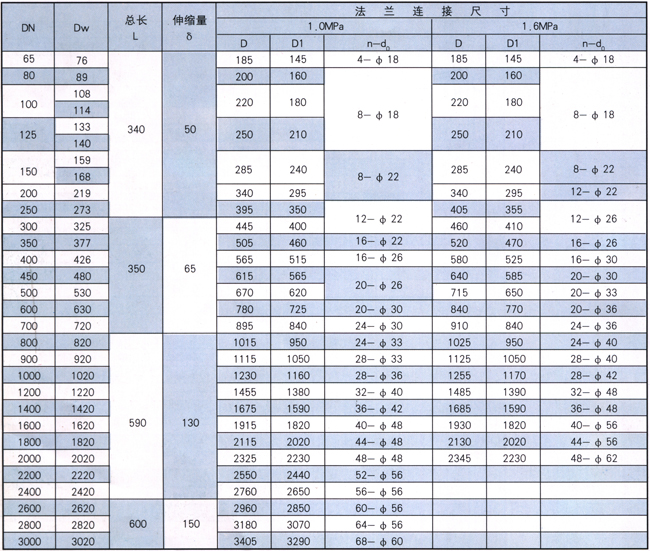

VSSJA-1型單法蘭限位伸縮器參數表
VSSJA-1型單法蘭限位伸縮器參數表

注：0.6Mpa、2.5Mpa的結構長度與本表相同。用戶訂購時請及時確認。
